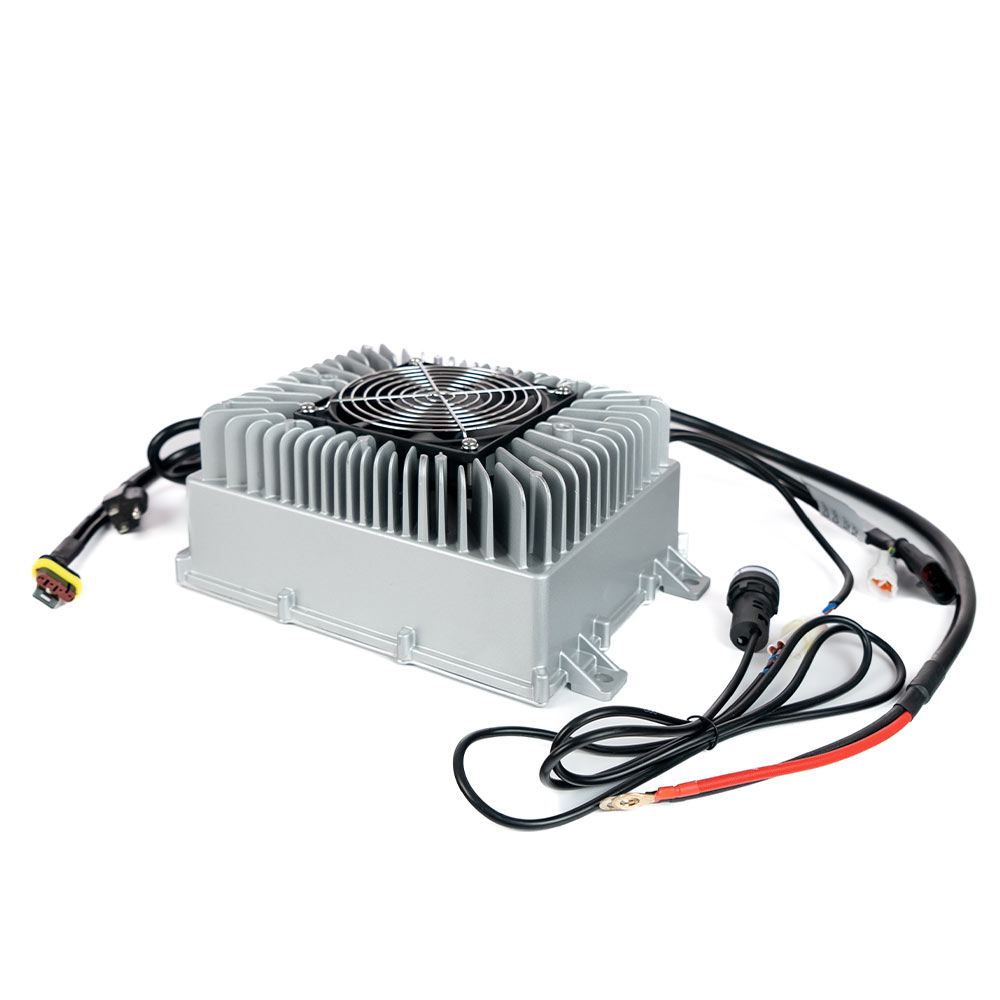

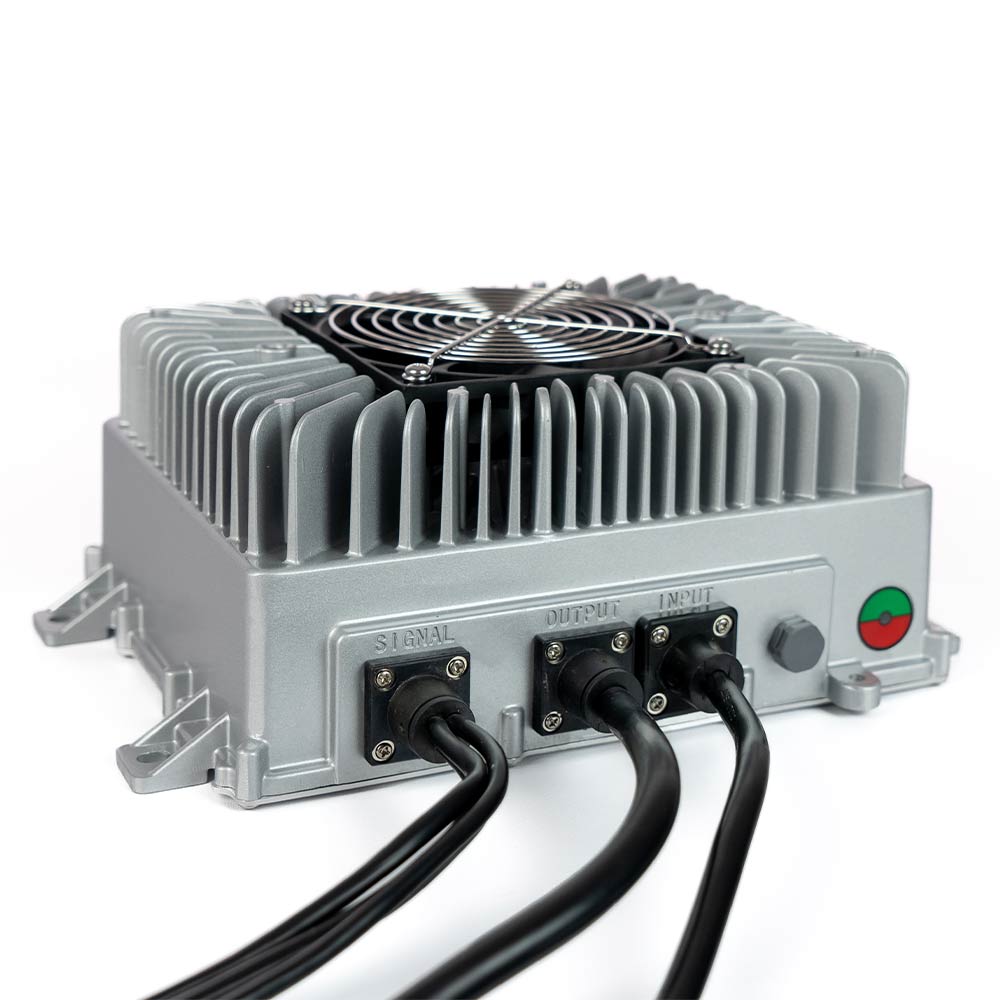

Carregador de Bordo 72V - 3,3kW

9425

Indisponível

  • Carregador de bordo (OBC) de 3,3 kW para baterias de 72V (de 72V a 99V).

    Prazo do fabricante 8 semanas.
  • Link 1



DESCRIÇÃO:

O modelo para 72-99V tem capacidade de carga de 3,3kW e é adequado para uso em conjunto com o Powertrain FTE WEG 23 e CONVERSOR DC-DC 72V - 500W.

O carregador de bordo (OBC) é o responsável por converter a corrente alternada proveniente das estações de recarga em corrente contínua para as baterias de tração.

O OBC controla a tensão e a corrente elétrica para que a recarga ocorra de forma segura garantindo assim a vida útil da bateria. Ele também é responsável pela comunicação entre a bateria do veículo (BMS) e a estação de recarga, liberando ou bloqueando o em casos de falha.

O equipamento possui proteção com recuperação automática por superaquecimento, sobretensão, subtensão, curto circuito, sobre corrente entre outros. Além de contar com feedback de funcionamento através das lâmpadas de indicação de estado e tipo de falha, facilitando o processo de instalação e diagnóstico.



Especificações: *Características informadas pelo fabricante.
    • Tensão de entrada: 90-264VAC~ (40-70Hz)
    • Corrente de entrada: ≤16A
    • Potência de saída: 3,3kW
    • Tensão nominal de saída: 72VDC
    • Tensão máxima de saída: 99VDC
    • Corrente máxima de saída: 40A
    • Eficiência: ≥93%
    • Fator de potência: ≥0,98
    • Comunicação CAN (baud rate): 125, 250, 500 Kbps
    • Temperatura de operação: -35°C a 85°C
    • Funções de proteção Sim, com auto-rearme
    • Dimensões: 294 x 210 x 111 (L x C x A)
    • Peso: 5,8 kg
    • Grau de proteção: IP67
Ligações elétricas:
  • Entrada AC (3x2,5mm2)
    • Marrom/Vermelho: Fase
    • Azul: Neutro
    • Amarelo/Verde: Terra

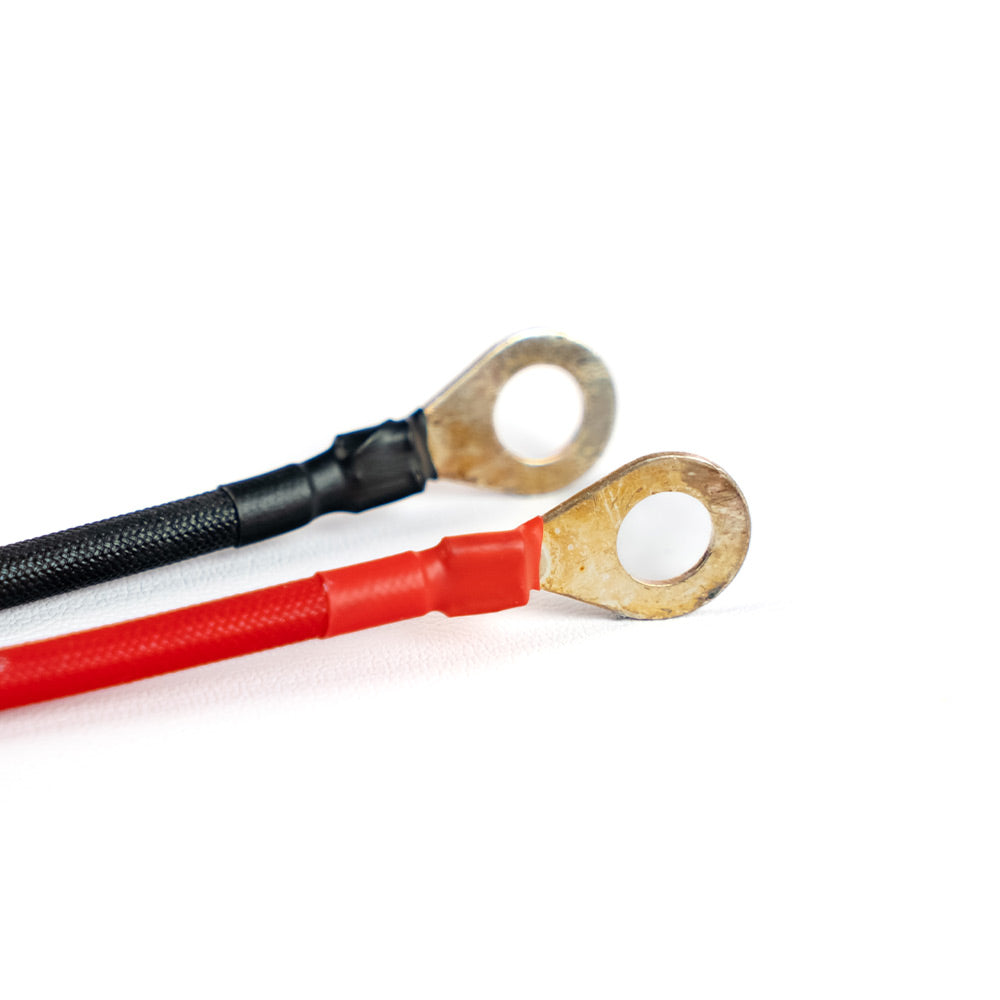

  • Saída DC (2x6mm2)
    • Vermelho: Positivo (+)
    • Preto: Negativo (-)

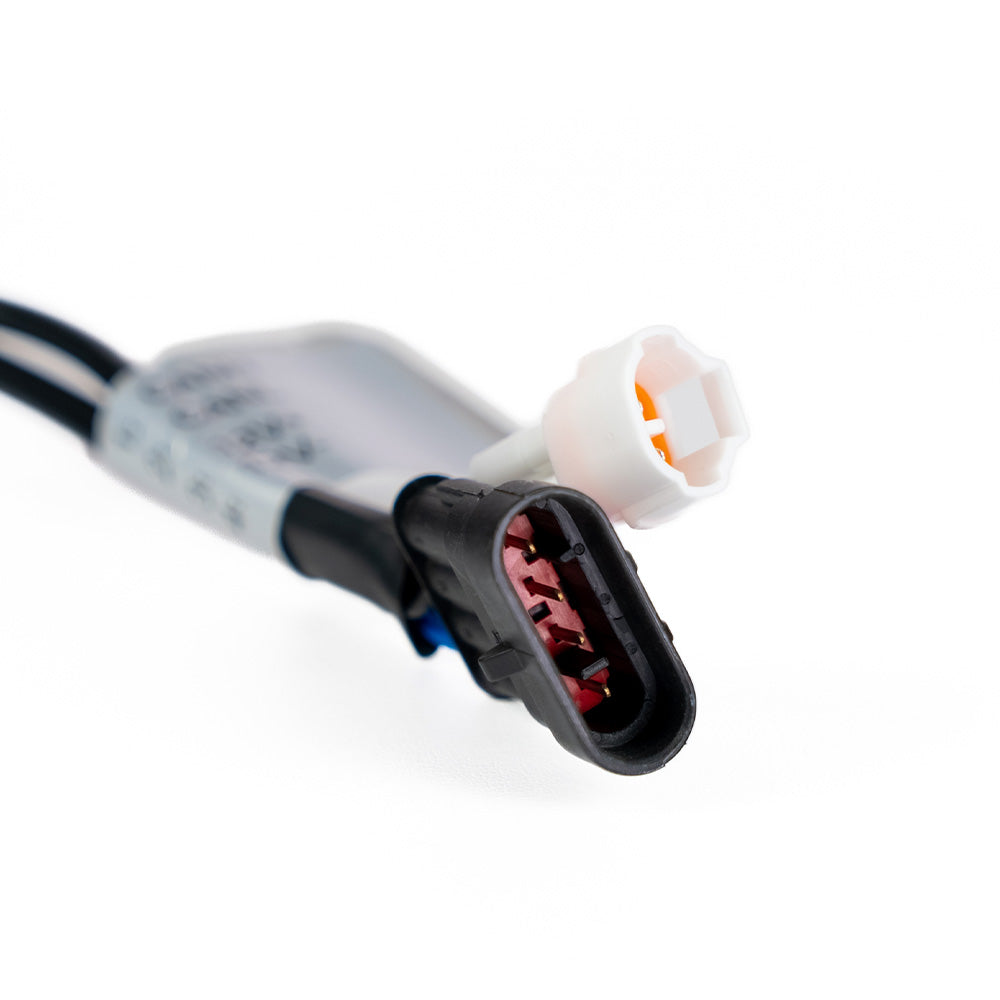

  • Sinais de controle :

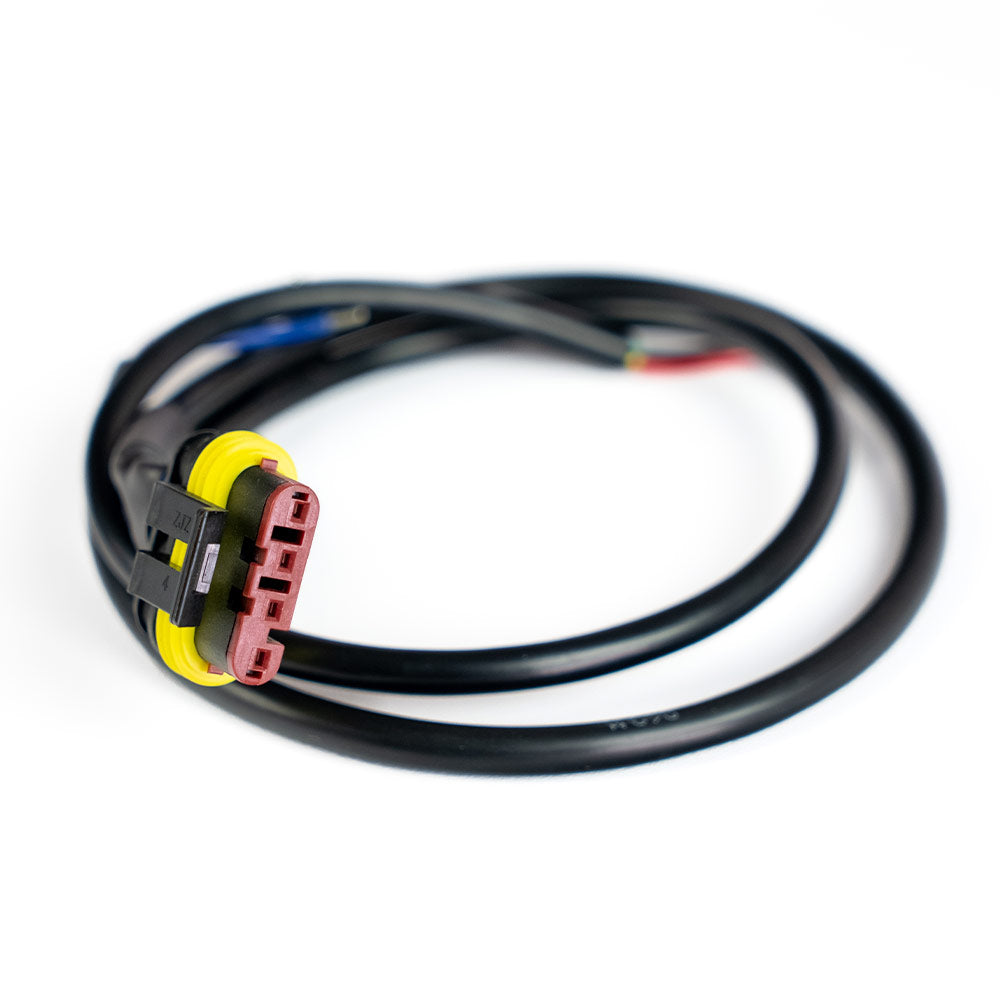

    • Conector 4 vias
      • 1 - Vermelho: CANH
      • 2 - Preto: CANL
      • 3 - Marrom: +13,8V
      • 4: Azul: Terra/0V

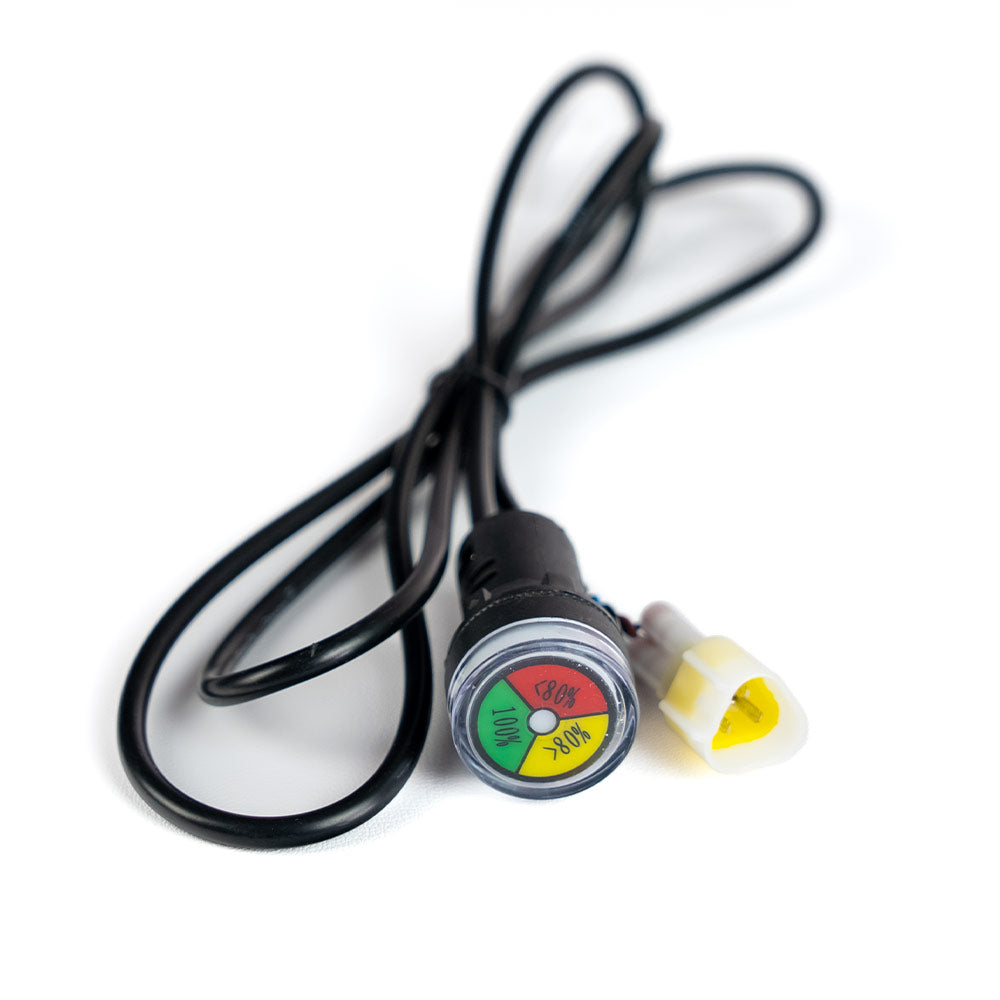

    • Conector 3 vias (LEDs)
      • 1 - Marrom: LED vermelho
      • 2 - Azul: LED verde
      • 3 - Preto: GND
    • Conector 2 vias:
      • Amarelo e Verde: Contato aberto quando desligado e fechado quando OBC ligado.

    Perguntas frequentes:
  • Como funciona o processo de recarga?
    •
      • Ao conectar o plug de recarga,  a estação de recarga inicia uma comunicação com a bateria do veículo (BMS) e também informa ao carregador de bordo (OBC) quanto ele pode iniciar a carga. Todo esse protocolo e comunicação é gerenciado pela VCU, garantindo assim segurança aos componentes do veículo e ao usuário.
  • Quanto tempo vai demorar para recarregar meu veículo com o Carregador de bordo?
    •
      • Carregadores que operam em AC (corrente alternada), possuem carga considerada lenta (até 22kW). Considerando um carregador de bordo de 3,3 kW e uma bateria de 26 kWh, a carga completa demoraria cerca de 8 horas.
    Peso e dimensão:
    • Peso total: 6,2 kg
    • Dimensão total: 370 x 290 x 180mm (CxLxA)
    Garantia:
    • 90 dias
